Что нам стоит стенд построить!

От субботы до субботы, или три дня постройки стенда

Прежде чем начать, немного о моем жилище и о причинах строительства стенда: Потолки: 3040 мм. Выделить места я смог пока только под один стенд. Сейчас у меня идет ремонт, через год мы с семьей планируем делать ремонт в комнатах и моя комната будет другая. Казалось бы, нелогичным делать стенд на один год, но я решил, что, во-первых, делать стенд после ремонта будет проблематично, так как можно повредить обои, пол и вообще много чего. Во-вторых, с опытом я пойму как его можно безболезненно сделать после ремонта (теперь я знаю, как это сделать). А в-третьих, жизнь не должна стоять на месте, так можно всё время находить причину и откладывать всё на потом … и я решил построить стенд на майские праздники. Теперь немного о целях строительства. Я не хочу, чтобы даже частично стенд заменял мне тренировки на нормальных скалодромах. Он нужен мне только для разминки и отработки некоторых плохо получающихся движений, и только!!! То есть и при постройке я делал акцент на то, что это лишь дополнительное средство.

Началось строительство стенда в субботу 16 апреля. С утра я понял что дел на субботу нет и мне стало скучно. Долго придумывая себе занятие, я решил начать строительство стенда не на майские праздники, а прямо сейчас. Так чего ждать - за дело!!! Я договорился со знакомым из моего дома, у которого есть Газель съездить на строительный рынок. Съездили на рынок возле пересечения МКАД и Шоссе энтузиастов, купили всё по смете (Смету я приложил). В тот же день я начал. На строительном рынке я купил: фанеру двух типов: фанеру на тыльную сторону 10 мм и фанеру на фронтальную сторону 15 мм, уголки металлические 25х25 мм 3020 мм, крепеж, немного инструмента. И началось ...

Суббота

Первым делом я распилил уголки. Я рассчитал, что мне нужно два тыловых уголка, то есть уголка крепящихся через фанеру к стене по 2800 мм и два фронтальных уголка, то есть уголка, на которые крепится непосредственно стенд, по 3040 мм.

Сделал на двух тыловых уголках по десять отверстий диаметром 6 мм под шурупы. Расстояние первого отверстия снизу: 40мм, расстояние между отверстиями: 30 мм.

Воскресенье

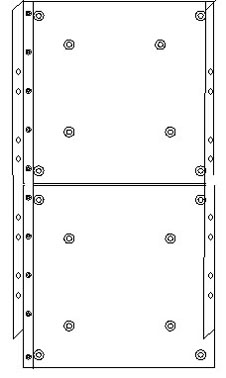

В воскресенье я закрепил листы тыловой десятимиллиметровой фанеры. Я закрепил их четырьмя шурупами по периметру и четырьмя шурупами по квадрату ближе к центру (Это можно видеть на схеме 1). Сделал восемь отверстий под крепеж талрепов диаметром 8 мм на тыловых уголках. Расстояние отверстий снизу: 50 мм, далее следующее на расстоянии 10 мм, потом 30 мм, потом 10 мм и т.д., то есть восемь отверстий двойками с расстоянием между ними 10 мм, и между двойками 30 мм.

Просверлил отверстия под тыловые уголки в фанере и закрепил на шурупах тыловые уголки.

Сделал восемь отверстий 8 мм во фронтальных уголках. Расстояние от низа: 10 мм. Потом: два по 40 мм, одно 50 мм, далее 3 по 30 мм, одно 50 мм. Объяснять подобную схему не буду, это долго. … Наверно можно сделать все отверстия на одинаковом расстоянии друг от друга, но мне так показалось лучше.

Сделал отверстия 8 мм во фронтальной пятнадцатимиллиметровой фанере под уголки.

Среда

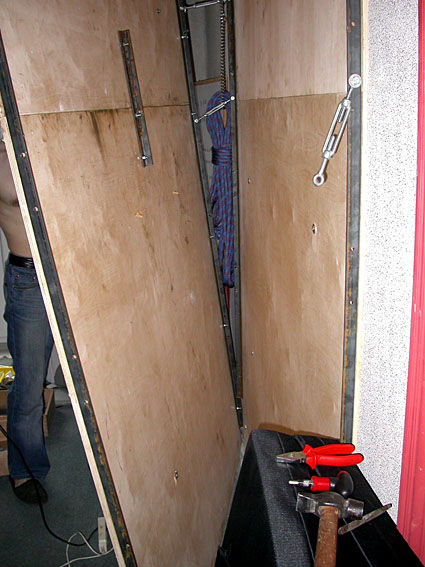

Собрал конструкцию на болтах и талрепах.

Просверлил отверстия в фронтальных уголках под талрепы и другой возможный крепеж. Расстояние снизу 45 мм, далее 10 мм. И опять принцип двоек с расстоянием между двойками в 35 мм и между отверстиями в 10 мм.

Просверлил отверстия под пробойные гайки 10 мм. Расстояние 15 мм по горизонтали и 15 мм по вертикали.

Сделал из обрезка уголка 20 мм центральную направляющую чтобы собрать щиты друг с другом.

Закрепил Пробойные гайки, но, к сожалению гаек, мне не хватило, я скупил все гайки в магазине, количеством 100 шт. Для того, чтобы увеличить прочность и чтобы гайки не засорялись, я ввинтил в них винты 8х20, взял бы меньше, но меньше не было.

Четверг

В четверг купил себе крашпэд.

Суббота

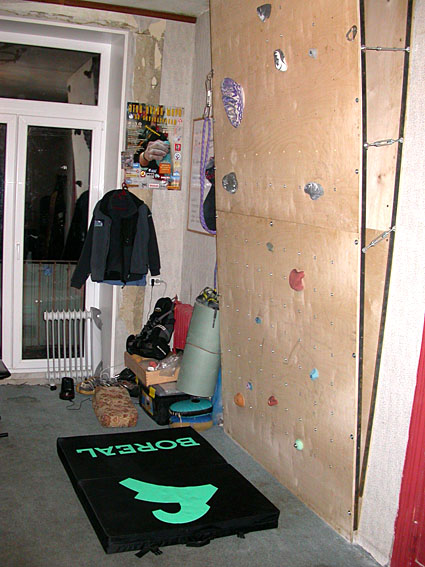

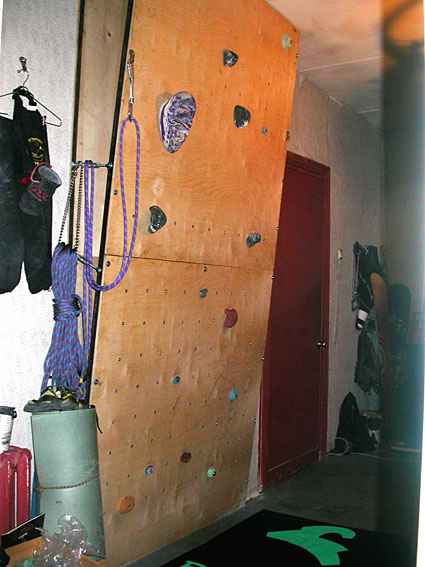

В субботу закрепил зацепки. Это, безусловно, самый сладкий момент во всем процессе:)

Смета

Название:

Кол-во:

Цена за шт.

Общая цена:

Фанера

1525х1525 мм  10 мм.

2

350

700

1525х1525 мм  15 мм.

2

600

1200

Профиль

Уголок металлический 3020 мм 25х25 мм

4

35,5

142

Крепеж

Гайка пробойная 8мм

100

2,78

178

Болты 8х25мм

30

2,85

85,5

Винты 8х20

170

2,31

392,7

Шайба

30

1,65

49,5

Талреп

6

42,5

255

Транспортные расходы

300

Итого:

2910



Схема 1

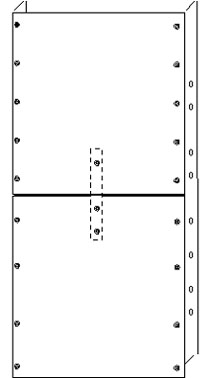

Схема 2

Автор: Алексей Леонтович aka Duft
